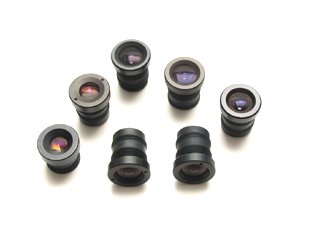

Die Auswahl fängt bei einem 2,97mm Weitwinkel-Objektiv an und geht über das
3,6- 4,3mm Standart-Objektiv bis in den Telebereich von 6- 8- 12- und 16mm.
Welches Objektiv für Sie das genau richtige ist hängt stark von Ihrer Aufnahmesituation der Helmkamera auf dem Motorrad ab.
Objektivschutzdeckel vorsichtig abschrauben. Der Objektivschutzdeckel hat ein Rechtsgewinde. Sie öffnen den Schutzdeckel indem Sie ihn nach Links drehen.
Beachten Sie das die "Schutzkappe" aus mehreren Einzelteilen besteht. Achten Sie darauf das nichts herunterfallen kann indem die Schutzkappe wie auf Bild 2 zu sehen, nach unten abgenommen wird.
Wir unterscheiden zwei Möglichkeiten der Objektivfixierung im Kameragehäuse:

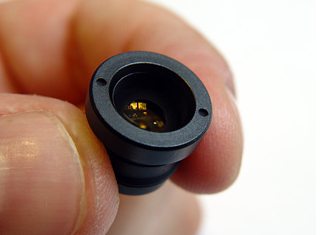

Sie können nun mit der mitgelieferten Pinzette vorsichtig das Objektiv aus der Kamera herrausdrehen. Setzten Sie die Pinzette an den beiden kleinen Löchern am Objektiv an. Wie die Schutzkappe hat auch das Objektiv ein Rechtsgewinde und lässt sich somit nach Links herrausdrehen.
Setzen Sie den Schraubendreher (oder Inbus) an und lösen Sie die Fixierschraube. Sie brauchen die Fixierschraube nicht aus dem Kameragehäuse entfernen, es langt 1- bis 1 1/2 Umdrehungen um das Objektiv lösen zu können.
Die weiteren Schritte sind, unabhängig von der Objektivfixierung, identisch.
Das Objektiv hat ebenfalls ein Rechtsgewinde und lässt sich mit Drehungen nach links herrausdrehen. Achten Sie bitte jetzt darauf das kein Staub, Feuchtigkeit oder Verunreinigungen in das Innere der Kamera bzw. auf den Sensor gelangen!
Setzen Sie das Wechselobjektiv an die Helmkamera an und drehen Sie es im Uhrzeigersinn in das Kameragehäuse vorsichtig ein. Achten Sie darauf das es sich nicht verkantet und somit das Gewinde beschädigt wird.
Drehen Sie das Objektiv niemals bis zum Anschlag in das Gehäuse ein. Sollte das Objektiv den CCD-Chip berühren kann es dazu führen das der CCD-Chip durch das zu tief eingeschraubte Objektiv zerkratzt wird ! Dieser Schaden ist nicht reparabel !
Wir unterscheiden hier wieder zwei Möglichkeiten der Schärfeneinstellung:
Das neue Objektiv bitte nicht ganz festschrauben; man sollte jetzt bei eingeschalteter Videokamera und aktiver Fingerkamera das Bild kontrollieren. Das Objektiv leicht solange nach links bzw. rechts drehen (je nach Art der Fixierung mit der Hand, bzw. mit der Pinzette), bis man ein deutlich scharfes Bild auf dem Display erkennen kann. Dazu sollte ein etwas entfernteres Objekt anvisiert werden.
Ein optimales Ergebnis erzielt man, wenn das neue Wechselobjektiv an einem Monitor (15-17Zoll) oder an einem TV-Gerät scharf gestellt wird. Der Camcorder ist dafür eher ungeeignet weil dessen Monitor zu klein ist um das Objektiv exakt einzustellen.
Die Fixierung erfolgt je nach System, durch die Feder die mit dem Objektiv verschraubt wird (siehe oberes Bild), oder durch die Fixierschraube.
Wichtig bei Systemen mit Fixierschraube: Keine Gewalt. Es genügt ein minimaler Widerstand und das Objektiv ist fixiert.
Die weiteren Schritte sind, unabhängig von der Objektivfixierung, identisch.
Nun nehmen Sie die Kamera hochkant und legen die Schutzlinse auf den O-Ring. Prüfen Sie zuvor ob die Schutzlinse auch sauber ist.
Jetzt stulpen Sie den Objektivschutzdeckel über die Schutzlinse und drehen Sie die Schutzkappe im Uhrzeigersinn fest. Bitte keine grobe Gewalt. Damit ist der Objektivwechsel abgeschlossen.
